【用途】

• 線材の引抜き
  カセットローラーダイスを3積層以上使用し、そのローラーの溝を（オーバル）→（ラフラウンド）→（サイジィング×1～2）にして塑性加工の工程を経ることによって、引抜かれた線材の精度は、±0.01～±0.025の範囲に求め得られます。
• 線材及びパイプのスキンパス
  ローラーの溝をサイディング形状に成形して引抜くと、焼き付き無しにスキンパス加工ができます。
• 平角線のコーナー成形
  カセットローラーダイスを平角線のコーナー形状に合わせ、プロファイルしたローラーを多層に組合わせて引抜くことにより各種形状のコーナー成形加工ができます。

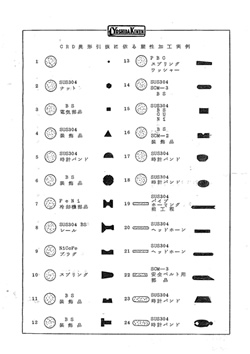

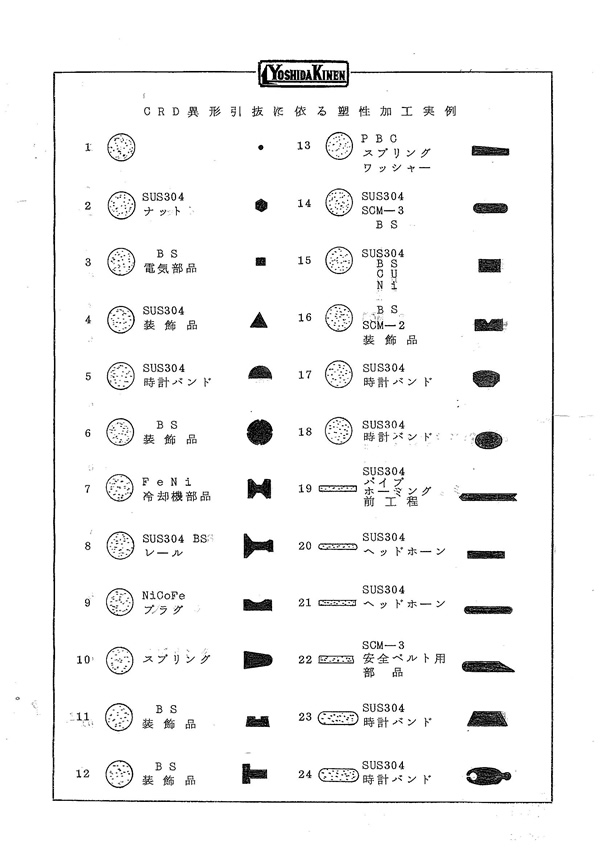

• 異形線材の成形
  特殊形状の成形は、ローラーを設計・製作後カセットローラーダイスに組込み、引抜く事により異形断面を求められます。

【構造】

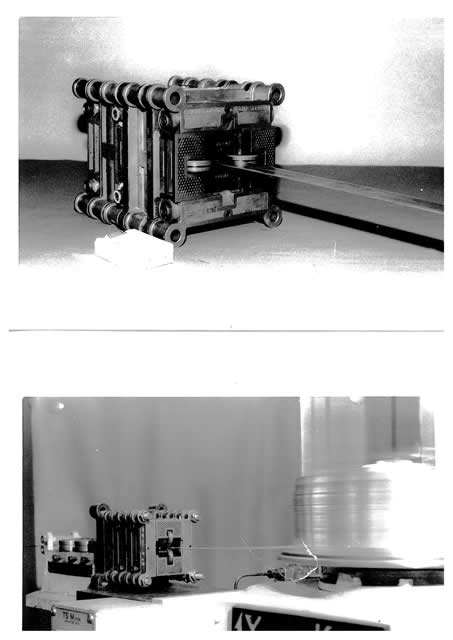

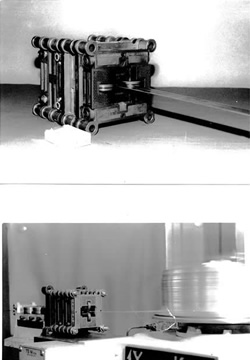

積層式カセットローラーダイスの本体構造は、精密鋳造されたカセットハウジィングと、ローラーハウジィングとを組合せて圧下のアジャスティングシャフトで、両ハウジィングを結合して作られております。

【特長】

1. カセットローラーダイスの剛性は、本体に特殊網を使用しており且つ、機構的にすぐれておりますので極めて高い。
2. カセットローラーダイスを積層した時に、ローラーがオーバーラップするので、ローラーの間隔が短い。その為、材料の転倒がしにくいので、ハイリダクションが可能です。
3. ハイリダクション時でも、焼付きを生じることはありません。
4. ローラー軸受許容力が高い。
